|
Szczegóły Produktu:
|
| Metoda powlekania: | Zanurz wirowanie i spray | kolor: | Srebro |
|---|---|---|---|
| PH: | 3,8–5,2 | Środek ciężkości: | 1,33 ± 0,05 (powlekanie natryskowe) 1,33 ± 0,05 (powlekanie przez zanurzenie) |
| Lepkość: | 20 ~ 60 sekund (powlekanie natryskowe) 60-80 sekund (powlekanie zanurzeniowe) | temperatura robocza: | 20 ± 2 ℃ |
| High Light: | Śruby powlekane Dacromet,powłoki z płatkami cynku i aluminium |
||
JH-9510 składa się z trzech paczek: A, B i C;
Opakowanie A: jest to szaro-szara zawiesina, która głównie chemicznie łączy się z super drobnym płatkiem Zn, super drobnym płatkiem Al i dodatkiem organicznym.
Pakiet B: Jest to roztwór wodny, który głównie w połączeniu z dodatkiem zabezpieczającym przed korozją, konkretnym roztworem wodnym regulatora itp.
Opakowanie C: Jest to lepiszcze powłoki, które składa się głównie z białego lub żółtawego proszku celulozy.
Charakterystyka wydajności:

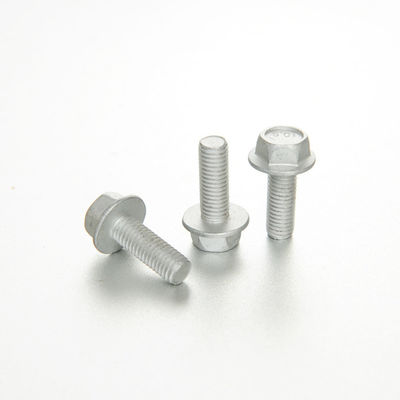

Folia ma srebrno-biały kolor, dobre wykończenie powierzchni, wysoką odporność na korozję, a następnie dobry współczynnik tarcia o małej wartości 0,12-0,18
Proces powlekania:
1. Proporcje mieszania
Opakowanie A: Opakowanie B: Opakowanie C = 1: 1: X (zgodnie z różnym zapotrzebowaniem na lepkość)
2. Przed wymieszaniem utrzymuj ważone A&B w łaźni wodnej o temperaturze 25 ± 2 ℃, następnie wymieszaj A, aby zawiesina metalu równomiernie rozproszyła się za pomocą miksera częstotliwości, po całkowitym równomiernym zdyspergowaniu A, zmniejsz prędkość mieszania do 60r / min i dodaj B .
3. Dodaj B powoli mieszając.
4. Mieszaj mieszaninę około 1–2 godzin po dodaniu B, a następnie dodaj C. C powinno być sproszkowane, jeśli grudka (temperatura beczki nie powinna być niższa niż 30 ℃, w przeciwnym razie C nie będzie wystarczająco rozpuszczony). Następnie wymieszaj 12 godziny w sposób ciągły i ciągły.
5. Powłokę należy przefiltrować przez sito ze stali nierdzewnej o oczkach 100 przed wylaniem do beczki zanurzeniowej.
6. Urządzenie do kontroli temperatury powinno być wyposażone w beczkę zanurzeniową, aby utrzymać temperaturę powłoki na poziomie 22 ± 2 ℃. (Jeśli temperatura jest zbyt wysoka, farba może ulec pogorszeniu i nastąpi lepkość). Powłokę należy wymieszać okrągłe, aby zachować równomierne rozproszenie.
7. Test Ciężar właściwy, PH, temperatura, lepkość powłoki co 8 godzin, jeśli działają w sposób ciągły.
Dane techniczne:
| Nie. | Pozycja | Dane |
| 1 | Kolor | Srebro |
| 2) | Metoda powlekania | Dip Spin & Spraying |
| 3) | PH | 3,8–5,2 |
| 4 | Środek ciężkości | 1,33 ± 0,05 (powlekanie natryskowe) 1,33 ± 0,05 (powlekanie zanurzeniowe) |
| 5 | Lepkość | 20 ~ 60 sekund (powlekanie natryskowe) 60-80 sekund (powlekanie zanurzeniowe) |
| 6 | Temperatura robocza | 20 ± 2 ℃ |
Schemat mieszania:
Proces powlekania:
Uprzejmości:
Inne chemikalia, takie jak jakikolwiek kwas, sól alkaliczna, nie mogą być mieszane z powłoką, ponieważ mogą aktywować płytkę Zn & Al do starzenia powłoki.
Unikaj naświetlania promieniami słonecznymi i ultrafioletowymi przez długi czas podczas pracy, w przeciwnym razie przyspieszy to starzenie lub polimeryzację powłoki.
It is very important to control the temperature of coating. Bardzo ważne jest kontrolowanie temperatury powłoki. If the temperature of coating changes when operating, it will effect the viscosity, then effec the coating quatity on workpiece. Jeśli temperatura powłoki zmieni się podczas pracy, wpłynie to na lepkość, a następnie wpłynie na jakość powłoki na obrabiany przedmiot. So the relations among temperature,viscosity and spinning process shoud be controlled well when coating. Tak więc relacje między temperaturą, lepkością i procesem przędzenia powinny być dobrze kontrolowane podczas powlekania.
The viscosity will be different if coating method is different. Lepkość będzie inna, jeśli metoda powlekania będzie inna. Choose low data if spray coating,and choose high data if dip spin coating. Wybierz niskie dane w przypadku powlekania natryskowego i wybierz wysokie dane w przypadku powlekania zanurzeniowego.
Osoba kontaktowa: kyjiang
Tel: +8613915018025
