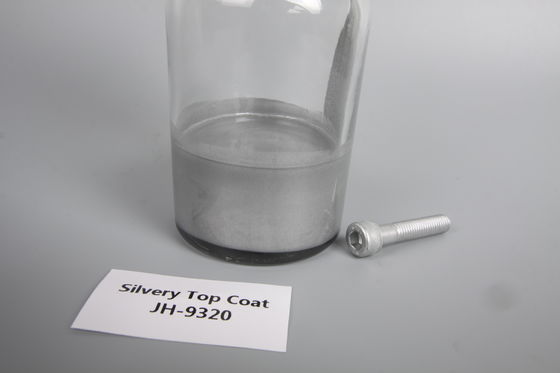

Samo-suchej srebrnej powłoce wierzchniej Powłoka cynkowo-płatkowa 2 Adhezja zwiększa twardość powierzchni

Nasza twardość powierzchni do powlekania płatków cynku jest niska, wady powłoki i odporne na kwasy i zasady, wyciągnij wnioski z krajowej technologii formuł, badań wysokiej jakości surowców i produkcji płatków powłoki cynkowej JH-9320 specjalna samozaschająca ciecz do powlekania, oba zwiększają się powłoki płatków cynku na twardość powierzchni, odporność na kwasy i zasady, i może poprawić działanie antykorozyjne powłoki, a dzięki powinowactwu powłoki cynku dobra przyczepność.
Głównym składnikiem jest nieorganiczna krzemionka na bazie wody, zmieszana z asystentem antykorozyjnym. Koszt produktu jest niski.

Dane techniczne:

Instrukcje i uwagi:
Powlekanie zanurzeniowe, powlekanie natryskowe itp.
Przed użyciem należy go całkowicie wymieszać; do regulacji lepkości można użyć wody destylowanej lub dejonizowanej; lepkość robocza: 30–60 s.
Gdy wilgotność otoczenia jest wyższa niż 85%, można dodać alkohol przemysłowy w celu dostosowania lepkości
Warunki utwardzania: 80 ℃ / 10 min + 140 ℃ / 30 min
Czyszczenie urządzenia: można użyć bieżącej wody
Unikaj substancji kwasowych, bo dojdzie do polimeryzacji i pogorszenia.

Ten produkt może być stosowany samodzielnie, powlekana powierzchnia wymaga oleju, pyłu i sucha, tym lepiej wstępnie przygotowuje się do odtłuszczania, odrdzewiania i fosforanowania.

Metoda przetwarzania:
1 warstwa bazowa + 1 warstwa wierzchnia

B 2 lakier bazowy + 1 lakier nawierzchniowy (mocna ochrona antykorozyjna)



Parametr procesu:
Temperatura powłoki zanurzeniowej RT
Lepkość robocza 45–60 S.
Wirówka 210 ~ 270 RPM / min 10s X 4-8 razy
(Wirówki nie można łączyć z dyfuzorem wirującym)
Temperatura lakierowania natryskowego RT
Lepkość robocza 30 ~ 40 S.
Utwardzanie: 80 ℃ 10 min + 140 ℃ 20–30 min
Zabezpieczenie antykorozyjne przepływu procesowego b
Odporność na korozję: ≥1500 h (NSS)

Odporność na wodę morską: 25 ℃ ≥1500h
